DS-2DE5423W-A(B) 海康威视400万5寸网络高清智能球机 焦距4.8-110mm，23倍光学变倍 2560×1440@30fps高清画面输出 支持H.265高效压缩算法 支持超低照度 支持手动跟踪、全景跟踪、事件跟踪，并支持多场景巡航跟踪 支持宽动态范围达120dB，适合逆光环境监控 支持3D数字降噪、强光抑制、电子防抖 支持3D数字降噪、强光抑制、电子防抖 DS-2DE5423W-A(B)

DS-2DE5423W-A(B)

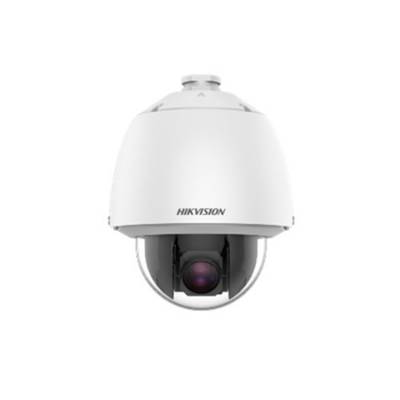

海康威视E系列400万像素5寸网络高清智能球机

DS-2DE5423W-A(B) 海康威视E系列400万像素5寸网络高清智能球机 产品功能：

支持zui大2560×1440@30fps高清画面输出

支持H.265高效压缩算法，可较大节省存储空间

支持超低照度，0.005Lux/F1.6(彩色),0.001Lux/F1.6(黑白)

支持23倍光学变倍，16倍数字变倍

支持三码流技术，每路码流可独立配置分辨率及帧率

支持区域入侵侦测、越界侦测、移动侦测等智能侦测功能

支持手动跟踪、全景跟踪、事件跟踪，并支持多场景巡航跟踪

支持断网续传功能保证录像不丢失，配合Smart NVR实现事件录像的二次智能检索、分析和浓缩播放

支持宽动态范围达120dB，适合逆光环境监控

支持3D数字降噪、强光抑制、电子防抖

支持360°水平旋转，垂直方向-5°-90°（自动翻转）

支持300个预置位，8条巡航扫描

支持3D定位，可通过鼠标框选目标以实现目标的快速定位与捕捉

支持定时抓图与事件抓图功能

支持区域曝光与区域聚焦功能

支持中心镜像功能

支持定时任务、一键守望、一键巡航功能

支持1路音频输入和1路音频输出

内置2路报警输入和1路报警输出，支持报警联动功能

支持zui大256G的 Micro SD/Micro SDHC/Micro SDXC卡存储

支持海康SDK、ONVIF、ISAPI、GB/T28181、E家协议和萤石接入

防雷、防浪涌、防突波，室外球达到IP66防护等级

应用场景

网络高清智能球的种种特性使之可***应用于需要大范围高清画质监控的场所，如:河流、森林、公路、铁路、机场、港口、岗哨、广场、公园、景区、街道、车站、大型场馆、小区外围等场所。

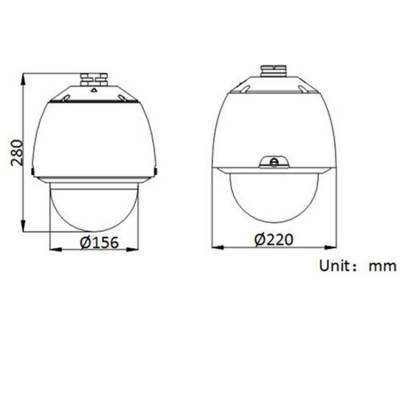

DS-2DE5423W-A(B) 海康威视E系列400万像素5寸网络高清智能球机 外形尺寸图：

线缆接口描述：电源+网口+音频+报警

订货型号

DS-2DE5423W-A(B), AC24V

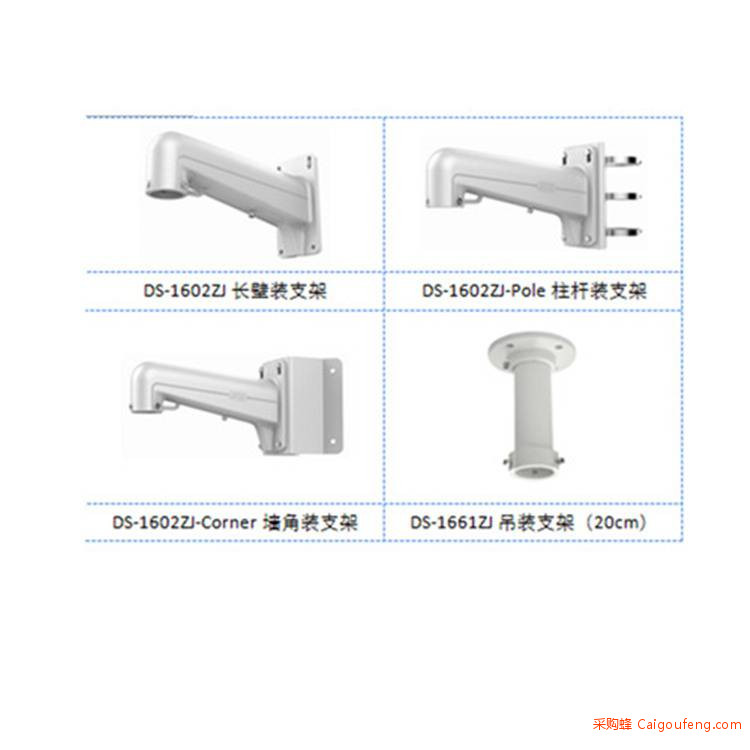

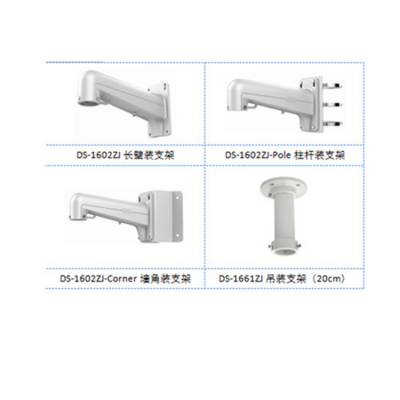

DS-2DE5423W-A(B) 海康威视E系列400万像素5寸网络高清智能球机 建议配件：

DS-1602ZJ长壁装支架DS-1602ZJ-Pole柱杆装支架

DS-1602ZJ-Corner墙角装支架DS-1661ZJ吊装支架（20cm）

DS-2DE5423W-A(B) 海康威视E系列400万像素5寸网络高清智能球机 技术参数：

型号DS-2DE5423W-A(B)

基础参数图像传感器1/2.8＂progressive scan CMOS

zui低照度彩色：0.005Lux @ (F1.6，AGC ON)；黑白：0.001Lux @(F1.6，AGC ON)

分辨率及帧率主码流50Hz:25fps(2560×1440,2048×1536,1920×1080,1280×960,1280×720),50fps(1920×1080,1280×960,1280×720);

60Hz:30fps(2560×1440,2048×1536,1920×1080,1280×960,1280×720),60fps(1920×1080,1280×960,1280×720)

子码流 50Hz:25fps(704×576,640×480,352×288);60Hz:30fps(704×480,640×480,352×240)

第三码流 50Hz:25fps(2560×1440,2048×1536,1920×1080,1280×960,1280×720,704×576,640×480,352×288);

60Hz:30fps(2560×1440,2048×1536,1920×1080,1280×960,1280×720,704×480,640×480,352×240)

视频压缩H.265/H.264/MJPEG ,H.264编码支持baseline/Main/High Profile

音频压缩G.711alaw/G.711ulaw/G.722.1/G.726/MP2L2/PCM

白平衡自动/手动/自动跟踪白平衡/室外/室内/日光灯白平衡/钠灯白平衡

增益控制自动/手动

信噪比≥52dB

3D数字降噪支持

背光补偿支持

区域曝光/聚焦支持

电子快门1/1-1/30,000s

日夜模式自动ICR彩转黑

数字变倍16倍

隐私遮蔽zui多24块多边形区域；支持多种颜色可选

聚焦模式自动/半自动/手动

镜头焦距4.8-110mm，23倍光学变倍

变倍速度大约3.3秒(光学，广角-望远)

水平视角55-2.7度(广角-望远)

近摄距100-1500mm(广角-望远)

光圈数F1.6-F3.5

功能Smart侦测人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗的留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测

Smart跟踪手动跟踪、全景跟踪、事件跟踪；支持多场景巡航跟踪

Smart录像断网续传、智能后检索

Smart图像增强120dB超宽动态（非全帧率）、透雾、强光抑制、电子防抖

Smart编码smart265、smart264、低码率、ROI、SVC

设备异常检测网线断、IP地址冲突、存储器满、存储器错、非法访问

水平及垂直范围水平360°；垂直-5°-90°（自动翻转）

水平速度水平键控速度：0.1°-250°/s,速度可设;水平预置点速度：300°/s

垂直速度垂直键控速度：0.1°-150°/s,速度可设;垂直预置点速度：200°/s

3D定位支持

比例变倍支持

预置点个数300个

巡航扫描8条，每条可添加32个预置点

花样扫描4条，每条路径记录时间大于10分钟

断电记忆支持

守望功能预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描

方位角信息显示开/关

预置点视频冻结支持

定时任务预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出

网络网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,DHCP,PPPoE,Bonjour

应用编程接口支持软件集成的开放式API，支持标准协议(ONVIF、ISAPI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议、支持萤石接入

浏览器支持IE8+, Chrome31-44, Firefox30-51, Safari8.0-11浏览器

同时预览视频数zui多20路

用户权限zui多32个用户，分3级:管理员、操作员和普通用户

安全模式授权的用户名和密码，以及MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤

接口电源接口AC24V

网络接口RJ45网口，自适应10M/100M网络数据

音频输入/输出1路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%；1路音频输出，线性电平，阻抗:600Ω

报警输入/输出2路报警输入；1路报警输出；支持设置报警联动预置点/巡航扫描/花样扫描/SD卡录像/报警输出/邮件/上传中心/上传FTP

SD卡接口内置Micro SD卡插槽，支持Micro SD/Micro SDHC/Micro SDXC卡（zui大支持256G）

一般规范功耗18W max

工作温度和湿度-30℃-65℃；湿度小于90%

防护等级IP66; 4000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准

尺寸Φ220×280mm

重量3Kg
