DS-2DC4423IW-D(S6) 海康威视400万23倍抓图红外智能球机 支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦等智能侦测 100米红外补光 内置加热玻璃，有效除雾 支持3D数字降噪，支持120 dB宽动态 支持定时抓图与事件抓图功能 支持256 GB MicroSD卡存储 焦距 4.8 mm~110 mm， 23倍光学变倍 支持海康威视SDK和萤石云服务 DS-2DC4423IW-D(S6)

DS-2DC4423IW-D(S6)

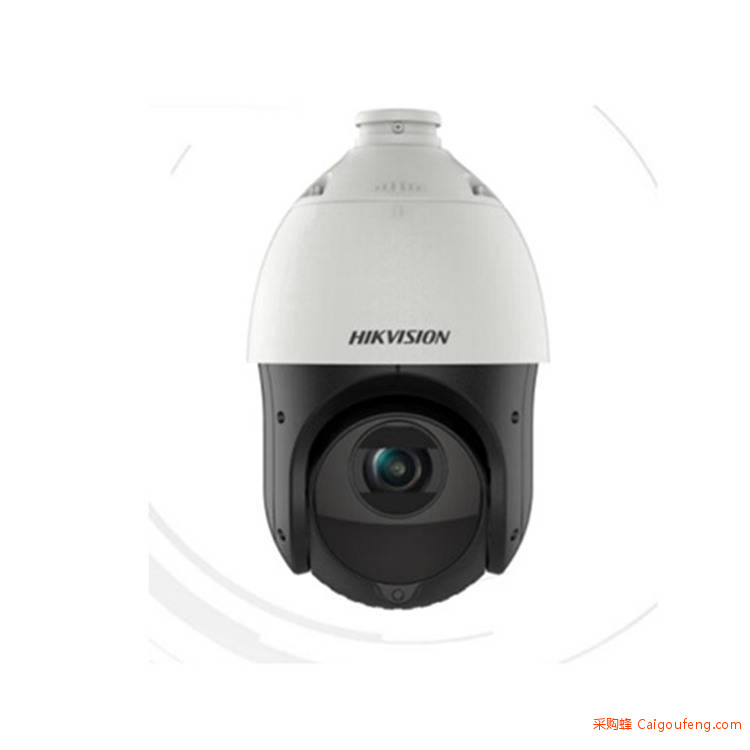

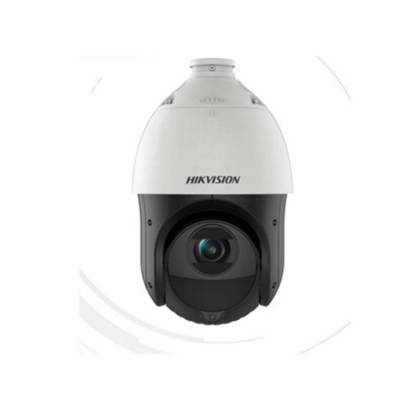

海康威视E系列400万4寸23倍红外网络球机

DS-2DC4423IW-D(S6) 海康威视E系列400万4寸23倍红外网络球机 产品特点：

支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦等智能侦测

采用高效补光阵列，低功耗，红外补光100 m

内置加热玻璃，有效除雾

支持超低照度， 0.005 Lux @F1.6（ 彩色） ， 0.001 Lux @F1.6（ 黑白） ， 0 Lux with IR

支持23倍光学变倍， 16倍数字变倍

支持三码流技术，每路码流可独立配置分辨率及帧率

支持3D数字降噪，支持120 dB宽动态

支持定时抓图与事件抓图功能

支持定时任务，一键守望，一键巡航功能

支持海康SDK，开放型网络视频接口， ISAPI， GB/T28181， ISUP，萤石

zui大支持256 GB MicroSD卡存储

IP66，抗干扰能力强，适用于严酷的电磁环境，符合GB/T17626.2/3/4/5/6四级标准

DS-2DC4423IW-D(S6) 海康威视E系列400万4寸23倍红外网络球机 规格参数：

基础参数

传感器类型 1/2.8＂ progressive scan CMOS

zui低照度 彩色： 0.005 Lux @（ F1.6， AGC ON） ；黑白： 0.001 Lux @（ F1.6， AGC ON） ； 0 Lux with IR

快门 1 s~1/30,000 s

慢快门 支持

聚焦模式 半自动， 手动， 自动

日夜转换模式 自动ICR彩转黑

日夜转换方式 白天， 夜晚， 自动， 定时切换

背光补偿 支持

宽动态 120 dB超宽动态

强光抑制 支持

3D降噪 支持

透雾 支持

电子防抖 支持

区域曝光 支持

区域聚焦 支持

图像设置 饱和度， 亮度， 对比度， 锐度

图像参数切换 支持

白平衡 自动白平衡， 自动跟踪白平衡， 钠灯， 日光灯， 室内， 室外， 手动白平衡， 锁定白平衡

数字变倍 16倍

光学变倍 23倍

隐私遮蔽 zui多24块， 支持多种颜色设置

信噪比 ＞ 52dB

镜头

焦距 4.8 mm~110 mm， 23倍光学变倍

光学变倍速度 大约3.3 s

视场角 55°~2.7°（广角~望远）

zui大光圈数 F1.6

云台功能

水平范围 360°

垂直范围 -15°~90°（ 自动翻转）

水平速度 水平键控速度： 0.1°~80°/s， 速度可设； 水平预置点速度： 80°/s

垂直速度 垂直键控速度： 0.1°~80°/s， 速度可设； 垂直预置点速度： 80°/s

比例变倍 支持

预置点个数 300个

巡航扫描 8条，每条可添加32个预置点

花样扫描 4条

断电记忆 支持

守望功能 预置点， 花样扫描， 巡航扫描， 自动扫描， 垂直扫描， 随机扫描， 帧扫描， 全景扫描

3D 定位 支持

方位角信息显示 支持

预置点视频冻结 支持

定时任务

预置点， 花样扫描， 巡航扫描， 自动扫描， 垂直扫描， 随机扫描， 帧扫描， 全景扫描， 球

机重启， 球机校验

视频

zui大图像尺寸 2560 × 1440

码流类型 主码流， 子码流， 第三码流

主码流帧率分辨率

50 Hz： 25 fps（ 2560 × 1440， 1920 × 1080， 1280 × 960， 1280 × 720）

60 Hz： 30 fps（ 2560 × 1440， 1920 × 1080， 1280 × 960， 1280 × 720）

子码流帧率分辨率

50 Hz： 25 fps（ 704 × 576， 640 × 480， 352 × 288）

60 Hz： 30 fps（ 704 × 480， 640 × 480， 352 × 240）

第三码流帧率分辨率

50 Hz： 25 fps（ 1920 × 1080， 1280 × 960， 1280 × 720， 704 × 576， 640 × 480， 352 × 288）

60 Hz： 30 fps（ 1920 × 1080， 1280 × 960， 1280 × 720， 704 × 480， 640 × 480， 352 × 240）

视频压缩标准 H.265， H.264， MJPEG

视频压缩码率 32 kbps~16384 kbps

H.264 baseline Profile

， Main Profile， High Profile

H.265 Main Profile

Smart 264 支持

Smart 265 支持

SVC 支持

ROI 固定区域ROI

智能

普通事件 移动侦测， 遮挡报警， 异常

Smart事件

人脸侦测， 区域入侵侦测， 越界侦测， 进入区域侦测， 离开区域侦测， 徘徊侦测， 人员聚

集侦测， 快速移动侦测， 停车侦测， 物品遗的留侦测， 物品拿取侦测

Smart录像 断网续传， 智能后检索

报警联动 SD卡录像， 邮件， 上传中心， 上传FTP， NAS录像

网络

网络存储 NAS（ NFS， SMB/CIFS）

支持协议

IPv4/IPv6， HTTP， HTTPS， 802.1x， Qos， FTP， SMTP， UPnP， SNMP， DNS， DDNS， NTP，

RTSP

， RTCP， RTP， TCP/IP， UDP， IGMP， ICMP， DHCP， PPPoE， Bonjour

接口协议

软件集成的开放式API， ISAPI， 海康SDK， 第三方管理平台接入， GB/T28181协议， 支持萤石

接入， ISUP， 开放型网络视频接口

zui大取流路数 20路

用户管理 32个

安全管理 授权的用户名和密码， 以及MAC地址绑定， HTTPS加密， IEEE 802.1x网络访问控制， IP地址

过滤

客户端 支持iVMS-4200客户端

浏览器 IE10-11， Chrome57+， Firefox52+， Safari11+

接口

网络接口 RJ45网口，自适应10 M/100 M网络数据

SD卡扩展 支持MicroSD/MicroSDHC/MicroSDXC卡，zui大支持256 GB

补光

红外照射距离 100 m

一般规范

供电方式 DC12 V

电源接口类型 两线式

电流及功耗 zui大功耗： 18 W（其中除雾加热1.6 W，补光灯9 W）

工作温湿度 -30℃~65℃， 湿度小于90%

恢复出厂设置 支持

除雾 加热玻璃除雾

材质 铝合金ADC12

尺寸 ? 164.5 × 290 mm

重量 2 kg

认证

防护 IP66； 6000 V防雷、防浪涌、防突波，符合GB/T17626.2/3/4/5/6四级标准

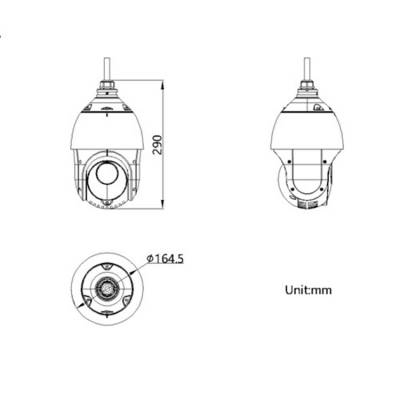

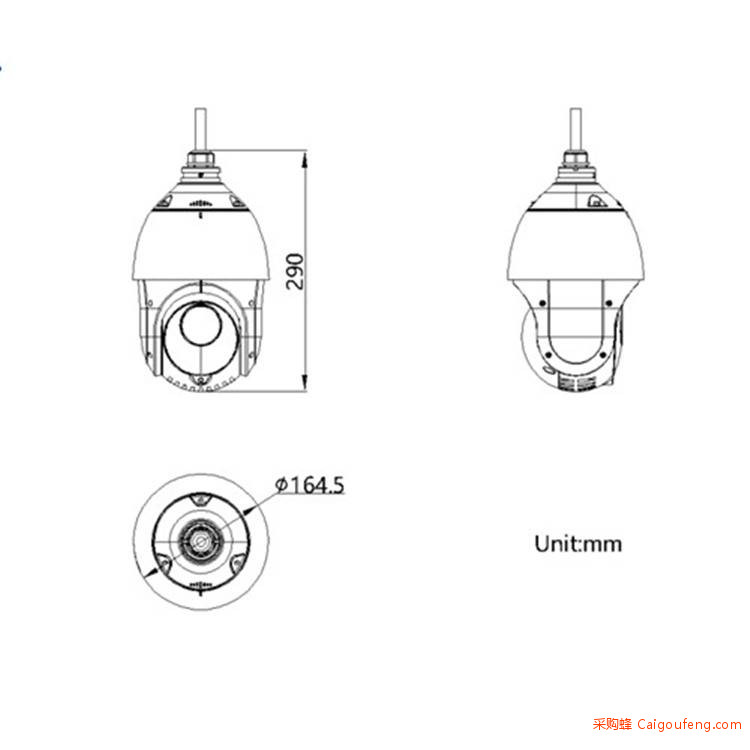

DS-2DC4423IW-D(S6) 海康威视E系列400万4寸23倍红外网络球机 外形尺寸：

订货型号

DS-2DC4423IW-D(S6)

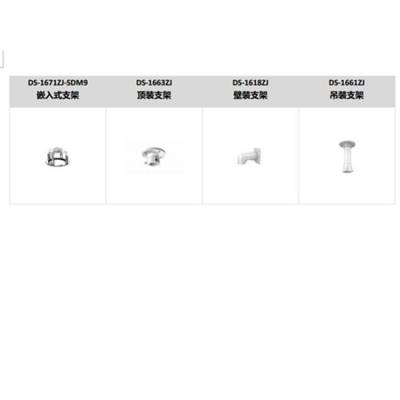

DS-2DC4423IW-D(S6) 海康威视E系列400万4寸23倍红外网络球机 推荐配件：

推荐购买

DS-1671ZJ-SDM9 嵌入式支架

DS-1663ZJ 顶装支架

DS-1618ZJ 壁装支架

DS-1661ZJ 吊装支架
