iDS-2DC7223MWR-A(S5) 海康威视200万红外智能警戒型网络球机 支持深度学习算法，提供***的人车分类侦测、报警、联动跟踪 支持区域入侵侦测、越界侦测、进入区域侦测和离开区域侦 内置加热玻璃，有效除雾 镜头焦距4.8 mm to 110 mm, 23 倍光学变倍 可见光30米补光 150米红外补光 支持切换为人脸抓拍模式，***的大同时抓拍5张人脸 iDS-2DC7223MWR-A(S5)

iDS-2DC7223MWR-A(S5)

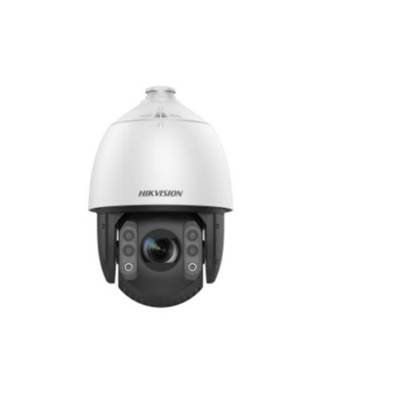

海康威视200万像素7寸红外智能警戒型网络球机

iDS-2DC7223MWR-A(S5) 海康威视200万像素7寸红外智能警戒型网络球机 功能特性：

支持深度学习算法，提供***的人车分类侦测、报警、联动跟踪

支持区域入侵侦测、越界侦测、进入区域侦测和离开区域侦等智能侦测并联动跟踪

支持切换为人脸抓拍模式，***的大同时抓拍 5 张人脸

采用可见光补光 30m，同时高效红外阵列，低功耗，照射距离***的远可达150m

内置加热玻璃，有效除雾

支持***的大 1920× 1080@30fps 高清画面输出

支持超低照度， 0.005Lux/F1.6(彩色),0.001Lux/F1.6(黑白 ),0 Lux with IR

支持 23 倍光学变倍， 16 倍数字变倍

支持三码流技术，每路码流可独立配置分辨率及帧率

码流平滑设置,适应不同场景下对图像质量、流畅性的不同要求

支持低码率、低延时、 ROI 感兴趣区域增强编码

支持隐私遮蔽颜色和马赛克配置

支持 GBK 字库,支持更多汉字及生僻字叠加

支持 SVC 自适应编码技术

支持 OSD 颜色自选

支持 3D 数字降噪, 支持 120dB 宽动态

支持定时抓图与事件抓图功能

支持定时任务、一键守望、一键巡航功能

支持无插件 Mac 下的 Safari 浏览器的需求

支持多播功能

支持海康 SDK、 ONVIF、 ISAPI、 GB/T28181、 ISUP、萤石

支持一进一出音频、***的大支持 256G microSD 卡存储

IP66，抗干扰能力强，适用于严酷的电磁环境，符合 GB/T17626.2/3/4/5/6四级标准

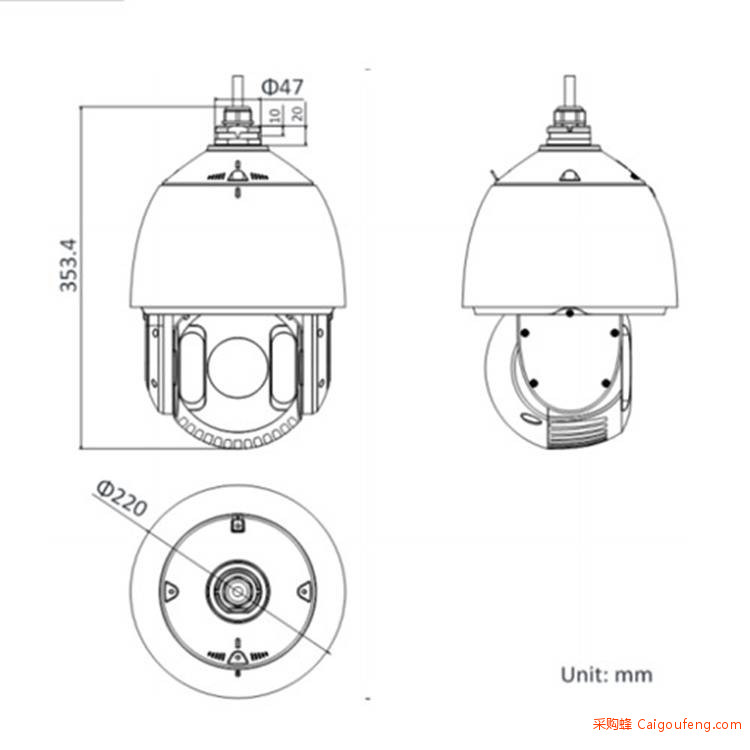

iDS-2DC7223MWR-A(S5) 海康威视200万像素7寸红外智能警戒型网络球机 结构尺寸图：

订货型号

iDS-2DC7223MWR-A(S5)

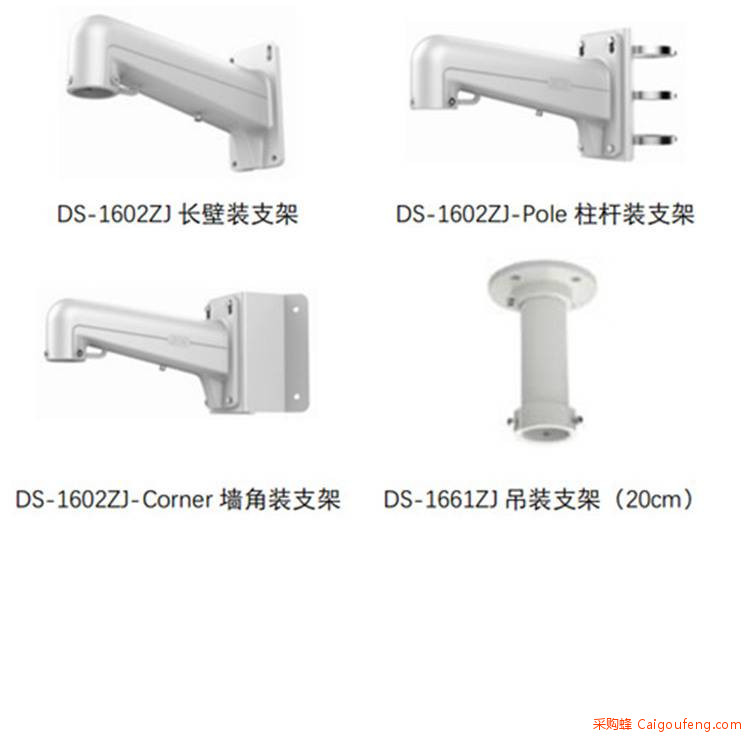

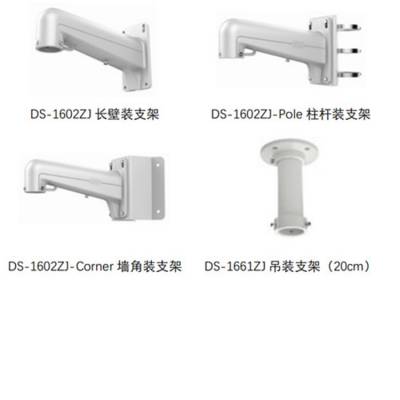

iDS-2DC7223MWR-A(S5) 海康威视200万像素7寸红外智能警戒型网络球机 关联配件：

DS-1602ZJ 长壁装支架 DS-1602ZJ-Pole 柱杆装支架

DS-1602ZJ- Corner 墙角装支架 DS-1661ZJ 吊装支架（20cm）

iDS-2DC7223MWR-A(S5) 海康威视200万像素7寸红外智能警戒型网络球机 技术参数：

型号 iDS-2DC7223MWR-A(S5)

基础参数

传感器类型 1/2.8＂ progressive scan CMOS

***的低照度 0 Lux with IR,彩色： 0.005Lux @ (F1.6， AGC ON)；黑白： 0.001Lux @ (F1.6， AGC ON)

快门 1/1 秒 ~ 1/30,000 秒

慢快门 支持

聚焦模式 半自动,手动,自动

日夜转换模式 自动 ICR 彩转黑

日夜转换方式 白天、夜晚、自动、定时切换

背光补偿 支持

宽动态 120dB 超宽动态

强光抑制 支持

3D 降噪 支持

透雾 支持

电子防抖 支持

区域曝光 支持

区域聚焦 支持

图像设置 饱和度,亮度,对比度,锐度

白平衡 自动白平衡,自动跟踪白平衡,钠灯,日光灯,室内,室外,手动白平衡,锁定白平衡

数字变倍 16 倍

光学变倍 23 倍

隐私遮蔽 ***的多 24 块,多边形区域,支持马赛克,支持多种颜色设置

信噪比 ＞ 52dB

镜头焦距 4.8 mm to 110 mm, 23 倍光学变倍

光学变倍速度 大约 3.3s

视场角 57.6° to 2.7°(广角 -望远)

***的大光圈数 F1.6

云台功能

水平范围 360°

垂直范围 -15°-90°(自动翻转)

水平速度 水平键控速度： 0.1°-160°/s,速度可设;水平预置点速度： 240°/s

垂直速度 垂直键控速度： 0.1°-120°/s,速度可设;垂直预置点速度： 200°/s

比例变倍 支持

预置点个数 300 个

巡航扫描 8 条，每条可添加 32 个预置点

花样扫描 4 条

断电记忆 支持

守望功能 预置点,花样扫描,巡航扫描,自动扫描,垂直扫描,随机扫描,帧扫描,全景扫描

3D 定位 支持

方位角信息显示 支持

预置点视频冻结 支持

定时任务 预置点,花样扫描,巡航扫描,自动扫描,垂直扫描,随机扫描,帧扫描,全景扫描,球机重启 ,球机校验,辅助输出

视频

***的大图像尺寸 1920 × 1080

码流类型 主码流,子码流,第三码流

主码流帧率分辨

率

50Hz:25fps (1920×1080,1280×960,1280×720);

60Hz:30fps (1920×1080,1280×960,1280×720)

子码流帧率分辨

率

50Hz:25fps (704×576,640×480,352×288);

60Hz:30fps (704×480,640×480,352×240)

第三码流帧率分

辨率

50Hz:25fps (1920×1080,1280×960,1280×720,704×576,640×480,352×288);

60Hz: 30fps (1920×1080,1280×960,1280×720,704×480,640×480,352×240)

视频压缩标准 H.265,H.264,MJPEG

视频压缩码率 32kbps-16384kbps

H.264 baselin Profile,Main Profile,High Profile

H.265 Main Profile

Smart 264 支持

Smart 265 支持

SVC 支持

ROI 人脸 ROI,动态跟踪 ROI,主码流、子码流、第三码流支持 8 块 ROI 区域

音频

音频压缩标准 G.711alaw,G.711ulaw,G.722.1,G.726,MP2L2,AAC,PCM

音频压缩码率 AAC： 16kbps， 32kbps， 64kbps,MP2L2： 32kbps， 40kbps， 48kbps， 56kbps， 64kbps， 80kbps， 96kbps， 112kbps，

128kbps， 144kbps， 160kbps,192kbps

音频采样率 MP2L2： 16kHz， 32kHz， 48kHz,AAC： 16kHz， 32kHz， 48kHz,PCM： 8kHz， 16kHz， 32kHz， 48kHz

环境噪声过滤 支持

智能

人脸抓拍 支持

普通事件 音频异常侦测,移动侦测,遮挡报警,异常

Smart 事件 区域入侵侦测,越界侦测,进入区域侦测,离开区域侦测,徘徊侦测,人员聚集侦测,快速移动侦测,停车侦测,物品遗留侦测,物品

拿取侦测

Smart 跟踪 手动跟踪,事件跟踪,智能运动跟踪

Smart 录像 断网续传,智能后检索

报警联动 预置点,巡航扫描,花样扫描,SD 卡录像,邮件,上传中心,上传 FTP,联动跟踪

网络 网络存储 NAS (NFS, SMB/ CIFS), ANR

支持协议 IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP/IP,UDP,IGMP,ICMP,DHCP,P

PPoE,Bonjour

接口协议 软件集成的开放式 API,ONVIF,ISAPI,海康 SDK,第三方管理平台接入,GB/T28181 协议,支持视图库,支持萤石接入,ISUP

***的大取流路数 20

用户管理 32 个

安全管理 授权的用户名和密码,以及 MAC 地址绑定,HTTPS 加密,IEEE 802.1x 网络访问控制,IP 地址过滤

客户端 支持 iVMS-4200 客户端

浏览器 IE8-11,Chrome 57+、 Firefox 52+、 Safari 12+

接口

网络接口 RJ45 网口，自适应 10M/100M 网络数据

SD 卡扩展 支持 Micro SD/Micro SDHC/Micro SDXC 卡,***的大支持 256G

音频输入 1 路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%

音频输出 1 路音频输出，线性电平，阻抗:600Ω

补光 白光照射距离 30 米

红外照射距离 150 米

一般规范

供电方式 AC24V

电源接口类型 甩线

电流及功耗 42W max（其中加热 10W，补光灯 18W max）

工作温湿度 -30℃-65℃,湿度小于 90%

恢复出厂设置 支持

除雾 加热玻璃除雾

材质 铝合金 ADC12

尺寸 φ220mm×353.4mm

重量 4.5Kg

认证 防护 IP66; 6000V 防雷、防浪涌、防突波，符合 GB/T17626.5 四级标准
