iDS-2DE7223IW-A(S1)(B) 海康威视200万星光轻智能网络球机 E系列7寸23倍光学变焦焦距4.8 mm~110 mm 150米红外补光 支持切换为人脸抓拍模式同时抓拍5张人脸 内置加热玻璃，有效除雾 支持海康SDK，开放型网络视频接口，ISAPI，GB/T28181，ISUP，萤石云 IP66，抗干扰能力强，适用于严酷的电磁环境 支持256 GB microSD卡存储 iDS-2DE7223IW-A(S1)(B)

iDS-2DE7223IW-A(S1)(B)

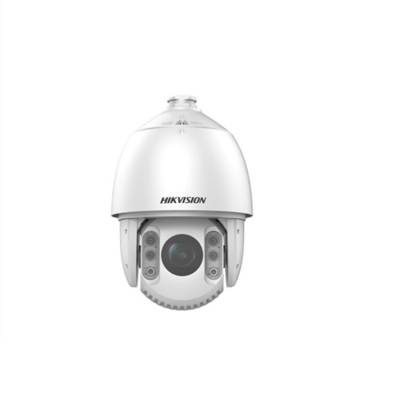

海康威视E系列200万像素7寸23倍星光轻智能网络高清球机

iDS-2DE7223IW-A(S1)(B) 海康威视E系列200万像素7寸23倍星光轻智能网络高清球机 产品特点：

支持区域入侵侦测，越界侦测，进入区域侦测和离开区域侦测等智能侦测并联动跟踪

支持切换为人脸抓拍模式，***的大同时抓拍5张人脸

采用高效补光阵列，低功耗，红外补光150 m

内置加热玻璃，有效除雾

支持***的大1920 × 1080 @30 fps高清画面输出

支持超低照度，0.005 Lux @F1.6（彩色），0.001 Lux @F1.6（黑白），0 Lux with IR

支持23倍光学变倍，16倍数字变倍

支持三码流技术，每路码流可独立配置分辨率及帧率

码流平滑设置，适应不同场景下对图像质量，流畅性的不同要求

支持低码率，低延时，ROI感兴趣区域增强编码

支持隐私遮蔽颜色和马赛克配置

支持GBK字库，支持更多汉字及生僻字叠加

支持SVC自适应编码技术

支持OSD颜色自选

支持3D数字降噪，支持120 dB宽动态

支持定时抓图与事件抓图功能

支持定时任务，一键守望，一键巡航功能

支持无插件Mac下的Safari浏览器的需求

支持多播功能

支持海康SDK，开放型网络视频接口，ISAPI，GB/T28181，ISUP，萤石

支持两进一出报警，一进一出音频，***的大支持256 GB microSD卡存储

IP66，抗干扰能力强，适用于严酷的电磁环境，符合GB/T17626.2/3/4/5/6四级标准

iDS-2DE7223IW-A(S1)(B) 海康威视E系列200万像素7寸23倍星光轻智能网络高清球机 规格参数：

基础参数

传感器类型 1/2.8＂progressive scan CMOS

***的低照度 彩色：0.005 Lux @（F1.6，AGC ON）；黑白：0.001 Lux @（F1.6，AGC ON）；0 Lux with IR

快门 1 s~1/30,000 s

慢快门 支持

聚焦模式 半自动，手动，自动

日夜转换模式 自动ICR彩转黑

日夜转换方式 白天，夜晚，自动，定时切换

背光补偿 支持

宽动态 120 dB超宽动态

强光抑制 支持

3D降噪 支持

透雾 支持

电子防抖 支持

区域曝光 支持

区域聚焦 支持

图像设置 饱和度，亮度，对比度，锐度

白平衡 自动白平衡，自动跟踪白平衡，钠灯，日光灯，室内，室外，手动白平衡

数字变倍 16倍

光学变倍 23倍

隐私遮蔽 ***的多24块，多边形区域，支持马赛克，支持多种颜色设置

信噪比 ＞52 dB

镜头

焦距 4.8 mm~110 mm，23倍光学变倍

光学变倍速度 大约3.3 s

视场角 57.6°~2.7°（广角~望远）

***的大光圈数 F1.6

云台功能

水平范围 360°

垂直范围 -15°~90°（自动翻转）

水平速度 水平键控速度：0.1°~160°/s，速度可设；水平预置点速度：240°/s

垂直速度 垂直键控速度：0.1°~120°/s，速度可设；垂直预置点速度：200°/s

比例变倍 支持

预置点个数 300个

巡航扫描 8条，每条可添加32个预置点

花样扫描 4条

断电记忆 支持

守望功能 预置点，花样扫描，巡航扫描，自动扫描，垂直扫描，随机扫描，帧扫描，全景扫描

3D定位 支持

方位角信息显示 支持

预置点视频冻结 支持

定时任务 预置点，花样扫描，巡航扫描，自动扫描，垂直扫描，随机扫描，帧扫描，全景扫描，球机重启，球机校验，辅助输出

视频

***的大图像尺寸 1920 × 1080

码流类型 主码流，子码流，第三码流

主码流帧率分辨率 50 Hz：25 fps（1920 × 1080，1280 × 960，1280 × 720）

60 Hz：30 fps（1920 × 1080，1280 × 960，1280 × 720）

子码流帧率分辨率 50 Hz：25 fps（704 × 576，640 × 480，352 × 288）

60 Hz：30 fps（704 × 480，640 × 480，352 × 240）

第三码流帧率分辨率 50 Hz：25 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 576，640 × 480，352 × 288）

60 Hz：30 fps（1920 × 1080，1280 × 960，1280 × 720，704 × 480，640 × 480，352 × 240）

视频压缩标准 H.265，H.264，MJPEG

视频压缩码率 32 kbps~16384 kbps

H.264 baseline Profile，Main Profile，High Profile

H.265 Main Profile

Smart 264 支持

Smart 265 支持

SVC 支持

ROI 人脸ROI，动态跟踪ROI，主码流，子码流，第三码流支持8块ROI区域

音频

音频压缩标准 G.711alaw，G.711ulaw，G.722.1，G.726，MP2L2，PCM

音频压缩码率 MP2L2：32 kbps，40 kbps，48 kbps，56 kbps，64 kbps，80 kbps，96 kbps，112 kbps，128 kbps，144 kbps，160 kbps，192 kbps

音频采样率 MP2L2：16 kHz，32 kHz，48 kHz；PCM：8 kHz，16 kHz，32 kHz，48 kHz

环境噪声过滤 支持

智能

人脸抓拍 支持

普通事件 音频异常侦测，移动侦测，报警输入，报警输出，遮挡报警，异常

Smart事件 区域入侵侦测，越界侦测，进入区域侦测，离开区域侦测，徘徊侦测，人员聚集侦测，快速移动侦测，停车侦测，物品遗留侦测，物品拿取侦测

Smart跟踪 手动跟踪，事件跟踪，智能运动跟踪

Smart录像 断网续传，智能后检索

报警联动 预置点，巡航扫描，花样扫描，SD卡录像，报警输出，邮件，上传中心，上传FTP，联动跟踪

网络

网络存储 NAS（NFS，SMB/CIFS），ANR

支持协议 IPv4/IPv6，HTTP，HTTPS，802.1x，Qos，FTP，SMTP，UPnP，SNMP，DNS，DDNS，NTP，RTSP，RTCP，RTP，TCP/IP，UDP，IGMP，ICMP，DHCP，PPPoE，Bonjour

接口协议 软件集成的开放式API，ISAPI，海康SDK，第三方管理平台接入，GB/T28181协议，支持视图库，支持萤石接入，ISUP，开放型网络视频接口

***的大取流路数 20路

用户管理 32个

安全管理 授权的用户名和密码，以及MAC地址绑定，HTTPS加密，IEEE 802.1x网络访问控制，IP地址过滤

客户端 支持iVMS-4200客户端

浏览器 IE8-11，Chrome 57+，Firefox 52+，Safari 12+

接口

网络接口 RJ45网口，自适应10 M/100 M网络数据

SD卡扩展 支持Micro SD/Micro SDHC/Micro SDXC卡，***的大支持256 GB

报警输入 2路报警输入

报警输出 1路报警输出

音频输入 1路音频输入，音频峰值：2~2.4 V[p-p]，输入阻抗：1 kΩ±10%

音频输出 1路音频输出，线性电平，阻抗：600 Ω

补光

红外照射距离 150 m

一般规范

供电方式 AC24 V

电源接口类型 甩线

电流及功耗 ***的大功耗：42 W（其中加热10 W，补光灯18 W）

工作温湿度 -30 ℃~65 ℃，湿度小于90%

恢复出厂设置 支持

除雾 加热玻璃除雾

材质 铝合金ADC12

尺寸 ?220 mm × 353.4 mm

重量 4.5 kg

认证

防护 IP66；6000 V防雷，防浪涌，防突波，符合GB/T17626.5四级标准

订货型号

iDS-2DE7223IW-A(S1)(B)

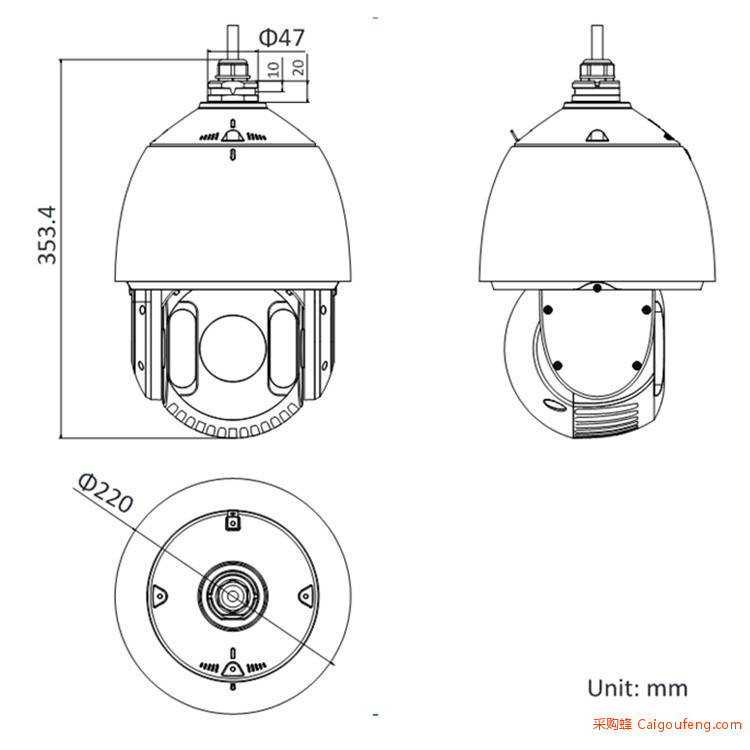

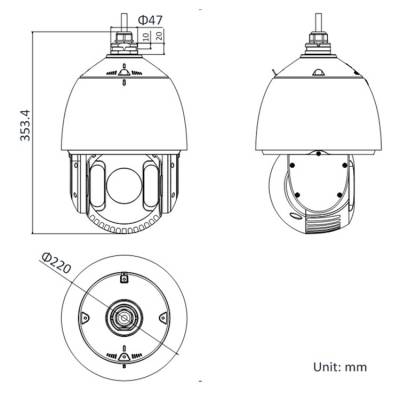

iDS-2DE7223IW-A(S1)(B) 海康威视E系列200万像素7寸23倍星光轻智能网络高清球机 外形尺寸：

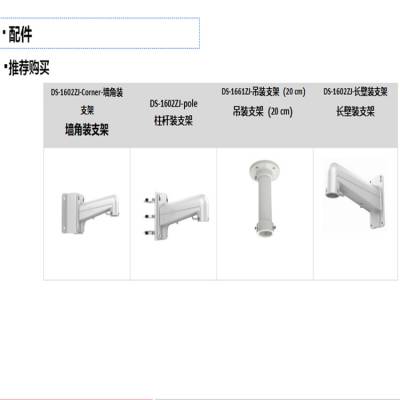

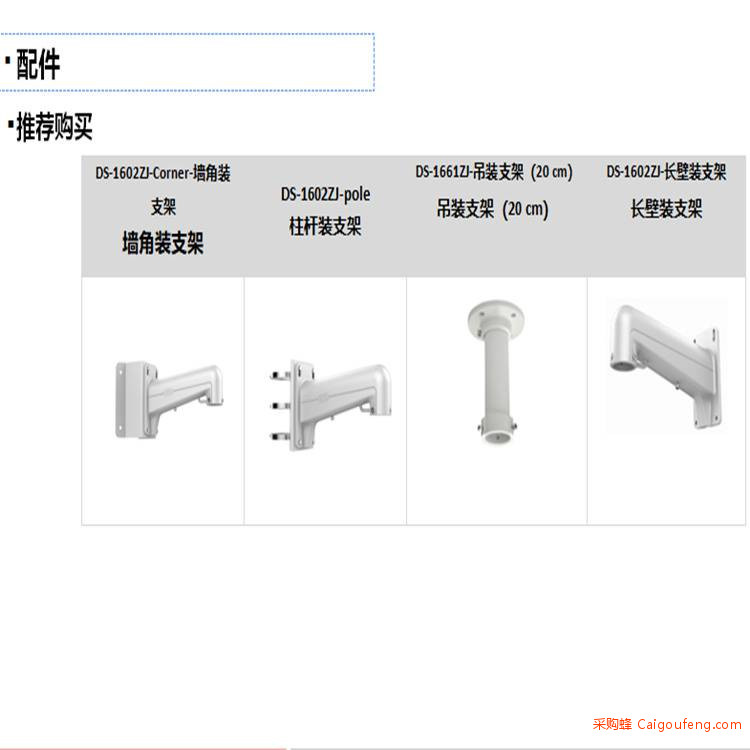

iDS-2DE7223IW-A(S1)(B) 海康威视E系列200万像素7寸23倍星光轻智能网络高清球机 配件：

推荐购买

DS-1602ZJ-Corner- 墙角装支架  墙角装支架

DS-1602ZJ-pole 柱杆装支架

DS-1661ZJ-吊装支架（20 cm） 吊装支架（20 cm）

DS-1602ZJ-长壁装支架  长壁装支架
